工作原理

壓力氣體通過加料噴射器產生的射流，使粉碎原料被吸入混合室，并經文丘里管射入“O”形環道下端的粉碎腔，在粉碎腔外圍粉碎噴嘴高速射流的作用下，相互間發生猛烈的碰撞、摩擦實現粉碎。

粉碎的微粉隨氣流經上升管導入一次分級腔，粗粒子由于有較大的離心力，經下降管返回粉碎腔循環粉碎，細粒子隨氣流進入二次分級腔，質量很小的微粉從分級旋流，由中心出口進入捕集系統而排出。

特點

QON型循環管式氣流粉碎機適用于干式脆性物料的超微粉碎，很容易獲得微米級和亞微米級的粒子。

依靠物體間自磨作用，可獲得高純度的產品。

用二次內分級結構，提高產品的細度和粒度的均勻分布。

采用防磨內襯，提高粉碎機使用壽命，且適應較硬物料的粉碎。

壓力氣體絕熱膨脹產生降溫效應，使粉碎在低溫下進行，因此尤其適用于低熔點、熱敏性物料的粉碎。

生產流程在密閉的管道中進行，無粉塵飛揚。

噪音低于70分貝，無振動。

能實現連續生產和自動化操作，在粉碎過程中還起到混合和分散的效果。改革工藝條件和局部結構，能實現干燥、粉碎和包復活化處理。

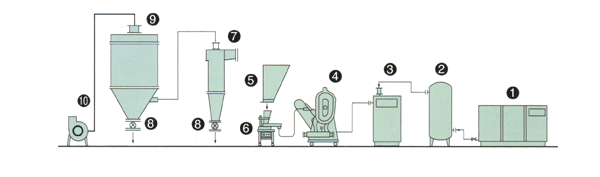

1、空壓機

2、儲氣罐

3、冷凍式壓縮空氣干燥器

4、QON系列氣流粉碎機

5、振動料倉

6、螺桿加料器

7、旋風分離器

8、星形回轉閥

9、布袋捕集器

10、引風機
